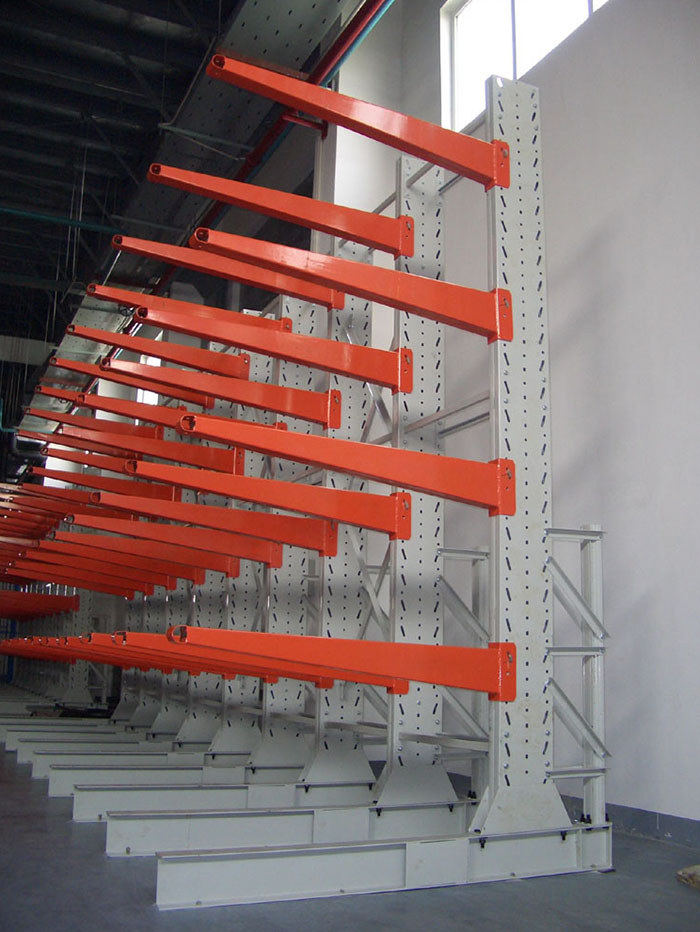

悬臂式货架是由在立柱上装设悬臂来构成的，悬臂货架可以是固定的，悬臂货架也可以是移动的。
悬臂货架适用于存放长物料、环型物料、板材、管材及不规则货物。可以是单面或双面，具有结构稳定，载重能力好、空间利用率高等特点。立柱多采用H型钢或冷轧型钢，采用方管、冷轧型钢或H型钢，悬臂与立柱间采用插接式或螺栓连接式，底座与立柱间采用螺栓连接式，底座采用冷轧型钢或H型钢。货物存取由叉车、行车或人工进行。高度通常在2.5米以内(如由叉车存取货则可高达6米)，悬臂长度在1.5米以内，每臂载重通常在1000KG以内。
此类货架多用于机械制造行业和建材超市等。加了搁板后，特别适合空间小，高度低的库房，管理方便，视野宽阔悬臂货架，与普通搁板式货架相比，利用率更高；根据承载能力可分为轻量型、中量型、重量型三种。对于存放笨重,零散或其它特殊的产品,悬臂货架是理想的解决方案. 悬臂式货架有单臂和双臂之分,高效存储木料、管材、长条物等类似产品.
生产工艺
悬臂货架底座可采用h型钢或专用型材制作。 选用h型钢依据承载的要求相应的选择国家标准钢材。在h型钢上边开与立柱螺栓连接眼，便于与立柱连接。悬臂货架下边焊接连接底板，悬臂货架底板上面开膨胀螺栓眼，便于用膨胀螺栓将货架与地面连接，以固定货架。
选用专用型材做底座，将两片c型钢背对背的用连接钢板焊接在一起，连接钢板的宽度即是立柱的宽度。两片c型钢焊接完成后在连接立柱位置开连接螺栓眼，便于与立柱连接。边焊接连接底板，便于膨胀螺栓与地面连接。
立柱采用两片c型钢对焊在一起。c型钢以q235优质带钢为原材料，经轧机线轧成c型钢后，在自动冲床上冲出悬臂连接控，货架孔间距为140mm。在立柱下方如采用与h型钢连接方式将焊接一块连接钢板。如采用与专用型材连接方式将在立柱下方连接部位开螺栓连接孔。
悬臂材料一般采用两种材料制作：
1.采用方管制作：根据相应的层载要求，先选定符合层载要求的方管，切割成需要尺寸，在一头焊接防滑护板，另一头焊接连接u型立柱连接件制作而成。
2.采用c型钢制作：根据相应的层载要求，先选定c型钢的规格，选好后将两片c型钢对焊，焊接好后在一头焊接防滑护板，另一头焊接连接u型立柱连接件。
3.货架柱片与柱片之间采用连接杆连接，连接杆一般采用矩形管制作。为增加安全和稳定性，在连接杆上加扁铁背拉要专用拉子可将柱片紧紧固定。
所有部件在生产完成后均为半成品，将经最后一道工序喷塑。在喷塑前先进行抛丸机抛丸除油、除锈，再进行喷塑。完成后包装发货。
|
